Centros de mecanizado HURON

MAQUINA CENTER S.A. cuenta en su oferta con una gama muy completa de centros de 5 ejes HURON; marca con un sólido prestigio y experiencia en esta técnica de mecanizado

  Los sectores de mayor aplicación son el Mecanizado de Alta Velocidad, los centros de 5 ejes HURON cuentan en estos momentos con una amplia cartera de clientes que pertenecen a la mayoría de sectores de producción estratégicos (aeronáutica, médico, automoción, moldes y matrices..) no solo por las geometrías de pieza sino también por las características de los materiales que mecanizan (acero, aleaciones de aluminio y titanio, inoxidable, etc)
Todos los centros incorporan importantes innovaciones puesto que el objetivo final que persigue HURON es la rentabilidad en el mecanizado y conseguir un elevado estándar de calidad en el acabado.

5 ejes en los diferentes modelos

Series K2X y KX 50

Una robusta estructura de fundición con un alto rendimiento mecánico que maximiza la rigidez y permite una óptima estabilidad armónica y la amortiguación máxima durante las exigentes condiciones de corte.; aunque de entre los elementos estructurales es importante destacar la tecnología TRIM (Table with Rotary Integral Motor), que usa motores integrados para los movimientos de los ejes A y C. El resultado es la eliminación de las imperfecciones de inversión de los ejes en el acabado de la superficie de un contorno, junto con el beneficio añadido de mayor aceleración y deceleración de respuesta que en conjunto logran un componente de alta calidad en un tiempo de ciclo más corto.
De entre los modelos HURON, destacar las características generales de:

K2X 8 Five
Centro de Alta Velocidad con mesa de diámetro 500mm que entre otras innovaciones incorpora el software de medición (en máquina) FORM INSPECT. Robusta y con gran estabilidad dinámica lo que le permite gran precisión en el mecanizado y gran calidad de acabado.
Puede trabajar con piezas de un diámetro de hasta 700mm. Husillo (cono HSK 63A) que puede girar hasta 24.000 rpm.
Desplazamientos útiles en ejes X/Y/Z de 780/700/500 mm. y A/C 225º (-45º/+180º)/360º.
Opcionalmente se le puede dotar del Control de Vibraciones del Electromandrino

K2X10 Five
Centro de 5 ejes y arquitectura pórtico que le proporciona una gran estabilidad dinámica; a lo que contribuye el hecho de utilizar la tecnología más avanzada en materia de construcción de maquinas.
Gran capacidad de arranque de viruta en mecanizado rápido. De estándar cuenta con una mesa de 630 mm . y excelente capacidad de ejes: X/Y/Z en 900/900/450 mm.; C:360º y A (ángulo de pivotación mesa sobre plano de 45º): -45º/+180º y A (ángulo eje husillo/mesa): 0º/90º
El husillo –con cono HSK 63-A y accionado por un motor de 20/25 kW.- puede girar a 24.000 min -1 .
Posicionamiento rápido del orden de los 50 m/min; con almacén con capacidad para 20 herramientas.

KX 50
Centro de mecanizado para alta velocidad ampliamente conocido por sus prestaciones y calidad de acabado. De 5 ejes, se presenta en dos versiones M y L (extensión de Eje X). Amplia mesa de 2.200x1.250 mm (L: 3.300x1.250 mm). Con husillo (cono HSK 63A) que gira a 20.000 rpm. Longitud de ejes X/Y/X = 2.000/1.700/800 mm.(L: 3.000/1.700/800 mm) y B/C +/- 95º y +/- 190º

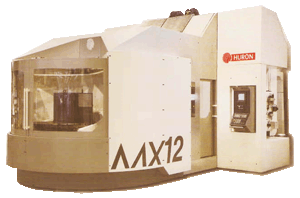

centros de torneado y fresado serie MX

El centro de mecanizado multifunción MX es una máquina de alta flexibilidad y Alta Precisión que permite las operaciones de mecanizado en 5 ejes y 5 lados con una sola sujeción; pudiéndose realizar procesos de fresado de desbaste y acabado , así como las operaciones de torneado.
Capacidad para piezas de hasta 4.000 kg. Mecanizado 5 ejes en materiales duros con notable reducción de tiempos. Cuenta con una completa automatización.
La serie MX presenta las siguientes características comunes:

Estructura: rigidez y precisión
Estructura de columna móvil, en fundición de alto rendimiento mecánico que maximiza la rigidez de la estructura, estabilidad óptima y excelente amortiguación durante las exigentes condiciones de corte.
Cuenta con una gran estabilidad, con una distribución óptima de pesos con relación a sus puntos de fijación al suelo, factor que influye en la rigidez y estabilidad geométrica muy elevada.
Es de diseño modular lo que le confiere m áxima flexibilidad para configurar la máquina a los requisitos técnicos de los clientes

ejes lineales
- Husillos de bolas con sistema integrado de compensación de expansión
- Guías lineales de rodillos aseguran mínima fricción y accionamiento de ejes eficiente
- Lubricación con grasa en los ejes guía lineales de rodillos para reducir al mínimo la contaminación del refrigerante
- Medición incremental lineal con codificadores ópticos , de acuerdo con la norma VDI / DGQ 3441

cabezal y husillo
- Cabezal equipado con motor/par integrado
- Cabezal montado sobre plano a 45º permite giro de -45º a +180º
- Dispone de dos posiciones de trabajo: horizontal y vertical
- Husillo de Gran Capacidad con un par elevado que permite altas tasas de arranque de material
- Control de Vibración del husillo que permite un alto nivel de estabilidad dinámica
- Con cono HSK 100-A, el husillo puede girar hasta 10.000 rpm.

mesa giratoria
- Equipada con motor / par de tecnología TRIM ® que posibilita alta velocidad de rotación y aceleración, s in juego mecánico y _mínimo desgaste.
- Rigidez: un alto par de apriete que permite alta potencia durante el desbaste .
- Se presenta en dos versiones : para fresado y torneado /fresado; cada uno de ellos con dos modelos que se diferencian por sus _dimensiones.
- Opción de pallets

Control numérico
Con diseño ergonómico cuenta con elevada capacidad de memoria y cálculo
- Programación Interactiva y simulación gráfica antes del mecanizado para optimizar la seguridad

Medio ambiente y Ergonomía
- Canales de Evacuación de las virutas equipado con un dispositivo de lavado.
- Almacén de herramientas fuera del área de trabajo. Versión Estándar o opcional con diferentes capacidades
- Completo sistema de protección para garantizar la seguridad de la máquina, el operador y el medio ambiente.
- Gran accesibilidad a la mesa y a la pieza.
- Inclinación del panel para facilidad de operación

Modelos de la serie MX

La serie MX cuenta con dos gamas: para fresado y para torneado/fresado.
Estas gamas se caracterizan además por la dimensión de ejes X/Y/Z de unos recorridos 1.200x1.200x1.000 y 1.200x1.600x1.000) y volumen de trabajo de ø1.200 x 1.130mm y ø1.600 x 1.130mm.
La serie MX cuenta con diferentes equipos opcionales.
