Procedimiento para punzonado lateral

STMI aplicaciones

• Punzonadora de tubo rotante
• Embuticion Profunda
• fabricacion de arandelas

Este sistema permite ahorrar tiempo en la realización de punzonado lateral; integrado en otros ciclos de transformación de chapa.
Con este nuevo procedimiento, se consigue reducir tiempos en la realización de piezas de geometrías complejas.
STMI Soluciones, de esta manera ha facilitado al usuario la posibilidad de reducir costos y tiempos

Características del procedimiento

El sistema está formado por estos elementos

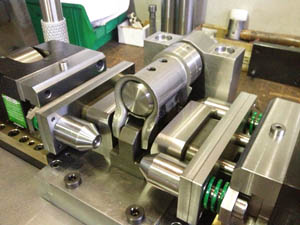

- Útil para el punzonado lateral de 2 redondos en ambas caras
Este herramienta está integrada por estos elementos:

•  Armazón de 4 columnas de 800X400
•  4 carros rodillo para punzonado lateral
•  2 guías para inserción de utillaje de punzonado.

- Cartucho intercambiable para punzonado lateral en ambos lados de 2 redondos en ambas caras.
Que comprende los siguientes elementos:

•  Base para colocación de componentes de matricería y guiado de utillaje.
•  Soporte central para colocación de insertos de corte.
•  1+1 Sistema de guiado + pisado lateral
•  Macho central para colocación de pieza a troquelar.
•  2+2 punzones redondos

objetivo: mejorar la competitividad

La integración componentes que optimizan el funcionamiento de acuerdo con las especificaciones del proyecto, es la garantía que STMI cumple en sus compromisos con los clientes; que obtienen como objetivo final el poner en óptimas condiciones de rentabilidad a sus empresas para poder dar adecuada respuesta a los retos que el mercado está poniendo a las empresas del sector metalúrgico de la deformación mecánica.
