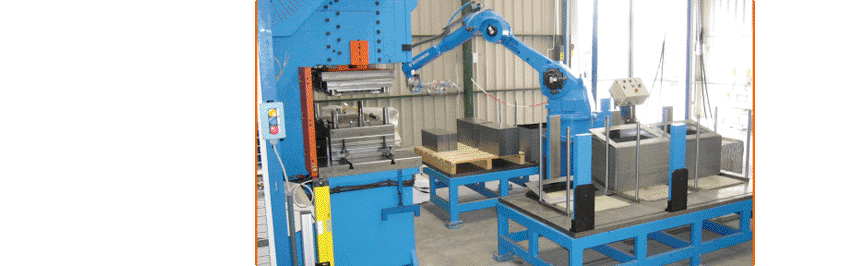

Instalacion para fabricación de luminaria

Excelente ejemplo de las posibilidades que ofrece la utilización de robot que permite una total integración en todas las fases de producción con lo que la automatización es total

situación inicial

Hasta ahora, el cliente alimenta, de forma manual, formatos de chapa cortados a medida.
- Realiza hasta 4 fases distintas de troquelado para conseguir mla pieza definitiva.
- Gran espacio requerido para la fabricación.
- P érdida total de efectividad en el sistema de trabajo.
- Necesaria una solución automatizada del ciclo productivo

soluciones

- Prensa Sangiacomo T130 RCE.
- Robot MOTOMAN de alimentación
- Estaciones de carga y descarga
Nula manipulación manual durante el ciclo productivo
- El robot es el encargado de pasar las piezas por los diferentes mciclos productivos.
- Control de doble formato y separadores magnéticos para mminimizar pasos productivos innecesarios.

características de la prensa

características componentes

Prensa: Sangiacomo modelo T130RCE

Equipada con:
- Cuadro de mandos con autodiagnosis
- Embrague- freno combinado de accionamiento neumático.
- Corredera de 6 guías y recogedor de aceite. Guías en material antifricción SKC
Control de lubricación automática centralizada con caudal regulable, con ajuste engrase en función de nº de golpes o tiempo
Cuenta golpes digital programable con paro máquina al finalizar el nº de piezas seleccionado.
- Selector para la inversión de marcha.
- Dispositivo hidráulico contra sobrecargas tarable.
- Grupo extractor.
- Cilindros equilibradores de la corredera.
- Dispositivo de regulación rápida de la corredera.
Mesa:650x1100

Nº golpes Minuto: 75
Carrera máxima: 180mm

mRobot MOTOMAN HP20m

m• 6 ejes

m• Peso máximo de manipulación: 6 Kg.

m• 4 palets de carga, flexibles, con capacidad de albergar 5 modelos mmdiferentes.

m• Sistema magnético de separación de piezas.

m• Posicionamiento de piezas automático para evitar estación de mmreferencia.

m• 4 pallets de descarga configurables con capacidad de desdoblarse mmen 16 posiciones con 6 alturas

mSistema de detección de "doble chapa" por ultrasonido
