UNIVERSAL CNC incrementa su oferta TAKISAWA
El impulso de su constante innovación, que se han podido comprobar en diferentes ferias del sector ya están disponibles en nuestro mercado
Y pudieron ser conocidos por los profesionales que acudieron a verlos en funcionamiento en ellas. Los diferentes centros que presenta UNIVERSAL CNC muestran las innovaciones tecnológicas que que se van incorporando y que para el cliente representa encontrar las respuesta a las necesidades que tienen en su actividad dentro del mecanizado.
Las características mas destacadas de los modelos TAKISAWA se pueden condensar de la siguiente manera:
TAKISAWA TMM-250 Modulo 1
Centro de torneado multifunción que cuenta con un sólido prestigio por sus excelentes prestaciones que le permite grandes rendimientos.
De robusta estructura de fundición, su configuración está organizada de esta manera:
Cuenta con una torreta superior motorizada con 15 posiciones con ejes X/Y/Z; una inferior también motorizada y con 15 posiciones con ejes X/Z.
Entre sus principales características destaca el volteo sobre bancada de 780 mm y un diámetro máximo a mecanizar de 350 mm.
En la torreta superior el recorrido del eje Y es de 100 mm permitiendo mecanizar una longitud máxima de 800 mm.; con paso de barra cabezal primario/secundario de 76/51 mm.; mientras que en cuanto a potencias se refiere, el cabezal principal (A2-8) cuenta con 22, mientras que la de secundario (A2-6) es de 18, 5 Kw.
El centro está comandado por un control Fanuc 180is equipado con el sistema “Manual Guide” de última generación.
Además de eficaz sistema de evacuación de virutas y un manipulador para descarga de piezas que está gobernado por el propio CN del centro, equipa un medidor de herramienta.
Otra disposición de la máquina es con unidad de fresado:

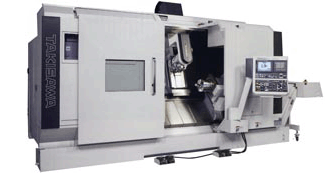

TAKISAWA TMM-250 Módulo 3
Es un centro de torneado multifunción derivado del modelo anterior pero en el que se ha eliminado el cabezal superior y se ha introducido uno de fresado.
Responde al concepto de integrar en una misma máquina las características de un torno y de un centro de mecanizado consiguiendo una máquina multitarea que permite acabar todos los procesos en un solo amarre de pieza.
Este cabezal superior de fresado – cuenta con una potencia de 22 Kw.- dispone de un eje B con un recorrido de 260 mm (± 130 mm.) y un almacén con capacidad de hasta 30 herramientas (opcionalmente 60).
En la parte inferior una torre de 15 posiciones (máximo 30 herramientas) permite poder tornear y fresar en ambos husillos indistintamente sobre unas dimensiones de pieza que se han incrementan hasta Ø máximo de 500 y longitud de 1.300 mm. en un plato principal de 250 mm (10”) y un plato secundario de 200 mm (8”) (ambos con motores integrados).
El tiempo de cambio herramienta-herramienta -1, 2 segundos- es el mas rápido del mercado.
El centro de torneado TAKISAWA TMM-250 Módulo 3 va provisto de un Control Fanuc Series 160i-MB/180i-MB5 para 5 ejes dotado de un sofisticado software –en entorno Windows-que entre otras funciones le permite:
-control del punto central de la herramienta para el mecanizado de 5 ejes
-compensación del radio de herramienta para el mecanizado de 5 ejes
-comando de giro del plano de trabajo
-avance manual para el mecanizado de 5 ejes
Los componentes móviles de la máquina están accionados con solidos y robustos servomotores que entre otras características se destaca la alta resolucion, velocidad y precision que garantiza el sistema propio de la máquina: SERVO HRV Control
Asimismo -opcionalmente- se puede suministrar la máquina con eficaz sistema de carga y descarga automática de la pieza; lo que permiten mejorar los tiempos totales de mecanización.
|
