Sistemas de cambio rápido de herramientas en centros de torneado. Cabezales intercambiables CoroTurn® HP
SANDVIK COROMANT ha desarrollado una innovadora tecnología que ha aplicado al cambio rápido de herramientas y en los cabezales intercambiables para torneado- que pueden trabajar con refrigerante a alta presión- que reduce tiempos en los ciclos de torneado. Con demasiada frecuencia, el capítulo herramientas se considera tras la fase de inversión en máquina y como consecuencia de ello no se presupuesta adecuadamente; lo que limita la posibilidad de optimizar la eficiencia y la utilización de la propia unidad de trabajo.
Por regla general, sobre el 10% del coste total de la máquina, es lo que va a representar la inversión de equiparla de las herramientas y elementos que permiten la utilización de éstas.
Invertir en optimizar la máquina, con cambio rápido, herramientas con refrigerante de alta presión, reduce la amortización de la máquina. Permite incrementar hasta un 25% mas el tiempo de utilización de máquina
Consideraciones generales en la selección de un centro de torneado  Habitualmente, en el momento de seleccionar un centro de torneado, se tiene en cuenta los siguientes aspectos:
- Número de torretas y posición - ( superior, inferior)
- Número de ejes de giro ( eje secundario )
- Sistema de carga – alimentación de barra (robot, pórtico , manual..)
Asimismo, para asegurar la eficiencia de mecanizado y óptima utilización de la máquina se tiene en cuenta:

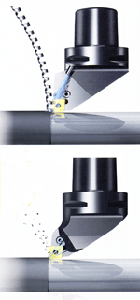

- Utilización de refrigerante de alta presión. Desarrolla funciones muy importantes como facilitar la rotura de viruta, refrigeración del _filo de corte (para obtener la máxima calidad superficial) y mejor evacuación del material arrancado.
_El refrigerante, circula a través del husillo o torreta con una presión de 80 bar (1.160 PSI).
- Cambio rápido de herramientas . Responde a aspectos tales como prever configuraciones para otros ciclos; cambio de _herramientas en las aplicaciones de útiles de rotación; soporte de elementos de control de la herramienta para asegurar la calidad _de corte. Proporciona otro importante beneficio – fundamental - como es el de maximizar la cantidad de tiempo real de _mecanizado.
El Cambio Rápido de Herramientas beneficia a los centros de torneado
 Los centros de torneado suelen tener una menor utilización de centros de mecanizado , debido a los tiempos empleados en el cambio de herramienta.
Utilizando el cambio rápido de herramientas en los centros de torneado se reduce el tiempo de instalación y el propio de cambio; tanto en herramientas unitarias como en el caso de herramientas motorizadas.
En este sentido, las unidades de sujeción rápida que utilizan herramientas Sandvik Coromant con el sistema Coromant Capto ® se ha demostrado muy eficaz para reducir drásticamente el tiempo de inactividad de máquina por realizar la configuración de trabajo (inicial) y la eficiencia de cambio de herramienta (en cada ciclo de trabajo) .

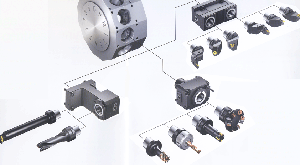

Están disponibles diferentes configuraciones: para mecanizados exteriores, interiores, con herramientas motorizadas; con refrigeración forzada a alta presión, ….
También Sandvik dispone de una herramienta muy útil – y rentable- para las operaciones de mecanización: los cabezales intercambiables para torneado CoroTurn ® HP .
Se caracterizan por el valor añadido que representa el por poder trabajar con refrigerante a alta presión (hasta 70 bar) con lo que se consigue grandes beneficios: además de proteger el filo de corte de la temperatura que se genera en la mecanización, ayudar a la evacuación (y rotura, según el tipo de material) de la viruta generada.
Rápido retorno de la inversión; ejemplos
Las unidades de fijación Coromant Capto ® permiten asegurando un mayor tiempo de utilización de la máquina; que se optimiza dando lugar a un rápido retorno de su inversión.
en torneado
Menor tiempo de cambiar de una herramienta a otra : de 10 minutos con una herramienta de mango a sólo un minuto con Coromant Capto.
en fresado
El cambio rápido de una herramienta para reemplazar una desgastada: de 15 minutos con una pinza ER a sólo un minuto con Coromant Capto
Estudio práctico de Retorno de Inversión
Una herramienta informática que pone SANDVIK a disposición del usuario es un sistema para calcular el tiempo de retorno de la inversión:
http://www.payback-calculator.com/calculator/spanish.htm
A través de la introducción de parámetros tales como: importe de la inversión y tiempo previsto de amortización, días de trabajo al año, turnos, gastos fijo de la máquina, coste horario de la máquina, tiempo total de mecanizado de la pieza, …. Se obtiene una muestra comparativa entre una estándar y una propuesta por Sandvik. De esta manera el usuario cuenta con una información valiosa para poder obtener la rentabilidad esperada.
Basada en casos reales típicos, se puede estimar una reducción del período de amortización de entre 12 a 15 meses
Asimismo SANDVIK cuenta con un software para el estudio de tiempos y herramientas –TINA- que facilita las soluciones más adecuadas considerando todas las operaciones; analizando métodos de optimización.
|
|
